1. 项目概况

1.1 项目为：2000L/H超纯水设备

1.2 纯水系统采用市政自来水为原水，采用“预处理+双***反渗透+EDI+双***抛光混床”工艺，

出水电阻率≥18 MΩ.cm@25℃。整套制水系统采用自动控制。具备产水电导率、流量和运行压力监测。

2. 工程边界

2.1原水:客户负责预留接口(法兰或TC接口),并配置手动阀门,系统输送压力需要符合设计条件要求；

2.2电源：客户负责连接至设备电控柜上桩头，设备内部模块电控连接由卖方负责；

2.3接地：客户负责连接至房间接地桩头，设备内部模块电控连接由卖方负责；

2.4排水：卖方负责设备单个模块排水口，可否负责连接至指定排放点；

2.5压缩空气：客户负责连接至各设备预留接口(法兰或TC接口),并配置手动阀门，

  系统输送压力需要符合设计条件要求；

2.6其他：本项目装置内部管道由卖方施工，外部工艺管道由管网系统承包商负责完成。

3. 公共设施

3.1      水源

3.2      电源

3.3      化学药品

运行过程中药品由卖方根据水质情况计算或试验确定药品种类、配药浓度、加药量，

全部药品需适合采用汽车运输，客户根据要求进行购买。

4. 设计标准

GB/T 19249-2003《反渗透设备行业标准》

GB/T 23954-2009《反渗透系统膜元件清洗技术规范》

HY/T 109-2008《反渗透用高压泵技术要求》

SJ/T 31455-1994《反渗透装置完好要求和检查评定方法》

HG 20538-1992《衬塑（PP、PE、PVC）钢管和管件》

JB/T2932-1999《水处理设备制造技术条件》

NB/T47020～47027-2012《压力容器法兰分类与技术条件》

HG/T 20677-2013《橡胶衬里化工设备设计规范 》

GB 18241.1-2014《橡胶衬里 第1部分：设备防腐衬里》

GB 50055-2011《通用用电设备配电设计规范》

GB/T 13384-2008《机电产品包装通用技术条件》

GB 50275-2010《风机、压缩机、泵安装工程施工及验收规范》

GB 50093-2013《自动化仪表工程施工及验收规范》

DL 5068-2014《发电厂化学设计规范》

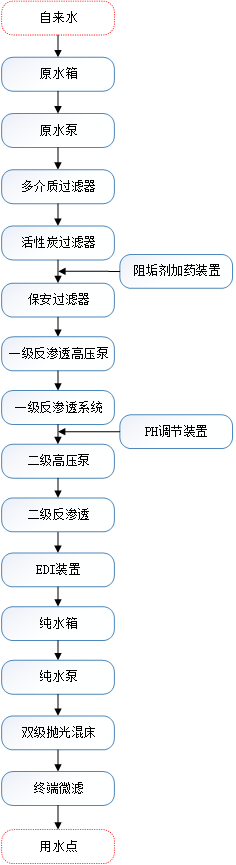

 1. 工艺流程图

2. 设备技术要求

3. 质量保证期

该系统设备的质保期为系统运行验收之日起12个月。

4. 保修条件

8.1 在保修期內，若因设备品质不良未达到规范标准，供方负责无偿修理或更换。

8.2 非产品本身的质量问题，如需方从供方以外的其他渠道购进的备品备件及耗材出现的质量

问题所导致的系统故障，以及需方人为等原因，不在免费保修之列。

8.3 反渗透膜部件正常的衰减不在保修期范围内。

8.4 天灾等不可抗力因素及造成的损失，供方不负责无偿保修。

5. 保修范围

9.1 供方制造的系统在正常操作情况下及原水水质变化于设计条件之+/-10%内，系统运转上任何

的故障或未达原设计标准时，供方将免费进行维修。

9.2 保修期间内供方得对设备性能进行调查及检视，需方应配合提供相关的完整数据，以完成检视工作。

9.3 当需方发现任何不正常现象（超出运转规格值）时，应立刻以书面通知供方，并提供进一步的

相关运转纪录及水质检验数据，并应配合及协助查明故障发生原因。

9.4 在保修期限内，若系统的任何设备或零件经判断因其它原因而损坏时，必须更换或维修的情况下，

在接到需方通知时，供方需在7天内处理，若有紧急事故，则12小时内必需赶抵现场协助处理问题。

9.5 在保修/保用期限内，供方的保修/保用范围不包含以下事项：

9.6 未经中标厂家书面同意下，需方直接安排其它厂商自行对设备或零件更换、维修或移动。

9.7 任何天灾等不可抗力事件而造成设备之损坏，或因为操作人员疏忽或处理不当而造成之设备损坏。

9.8 保修期之起算日为设备验收时始计算。

9.9 供方对需方的责任范围

供方对需方的责任范围包括设备的更换、维修等，以不超过该设备的实际成本为依据。
