一、技术规范

1、设计要求

（1）预处理系统出力和出水水质：

出力：≥1200m³/h

SDI：≤4

（2）1***反渗透系统出力和出水水质：

出力：≥875m³/h

回收率：≥75%

产水电导率：≤10μs/cm

（3）2***反渗透系统出力和出水水质：

出力：≥700m³/h

回收率：≥80%

产水电导率：≤5μs/cm

（4）EDI系统出力和出水水质：

出力：≥630m³/h

回收率：90%

电阻率：≥15MΩ·cm（20℃）

（5）运行方式：自动运行（并具备手动操作功能）

（6）供水方式：连续产出（24小时运行）

备注：本设计只范围***于EDI系统

3、设计依据

（1）原水水源：二***RO出水

（2）设计温度：常温

（3）设计界线：设备前后50米范围内

（4）其它涉及的设计基础条件将在技术讨论中确定。

4、系统对外界要求

（1）进水管：进水管由买方引至制水站；

（2）供电缆：买方将提供三相五线（380V±10%）电源引至卖方配电总柜。

     控制系统所需其他等***的电源由卖方自行解决。电源频率：50±5% HZ。

（3）药品：调试过程和一周试运行所用的化学药品由需方提供；

（4）浓水处理：EDI浓水建议排入地沟，如有***殊需求回用，应需处理后回用，EDI浓水回用会增加系统结垢因素。

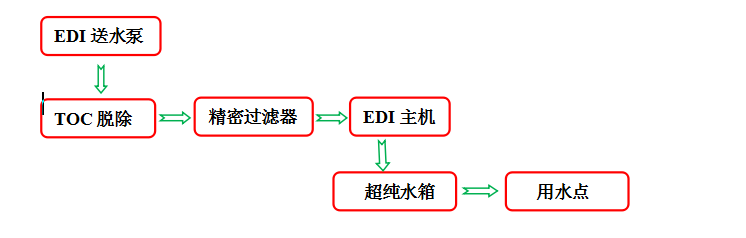

5、推荐运行的工艺流程描述

1、系统配置

供方将严格按照需方技术文件的要求，提供一套完整的EDI水处理系统，以满足需方用水水质及水量的要求，

内容包括：EDI增压水泵、精密过滤器，TOC装置，EDI膜块、电气系统、控制系统和其它辅助系统设备。

系统包括设备、阀门、管道、附件及各单元控制设备、仪表及附件等。整个EDI主机与前段各设备间

采用联锁保护，有利于设备的安全运行。

1.1 RO系统内及前段设备管道关联的阀门均不包含于EDI设备内。

1.2 取样阀安装位置便于运行及检修操作。

1.3 EDI装置完整地包括系统所必须的所有设备、管道、阀门、控制系统和测量仪表等。

2、各主体设备的技术要求

（1）前处理部分（不含）

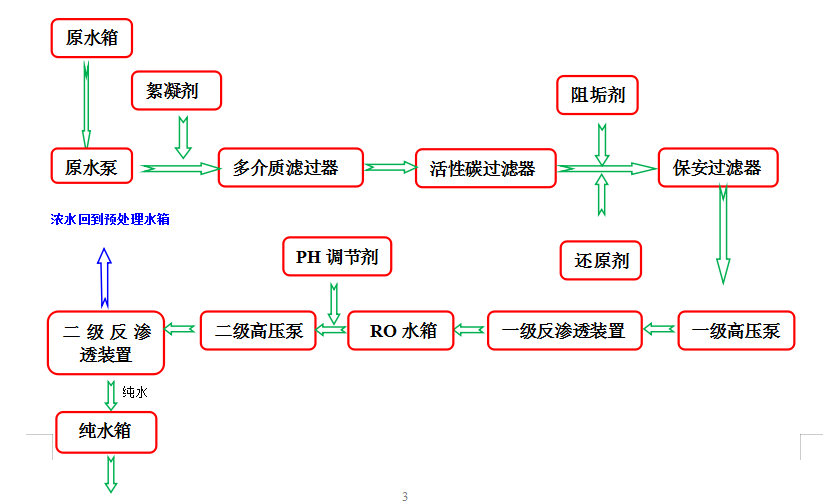

前处理主要是去除水中的有机物、悬浮物、胶体及盐分，让EDI更稳定的运行，前处理通常采用二***RO工艺设计，

系统包括：预处理缓冲水箱、原水增压泵、絮凝剂加药装置、还原剂加药装置、阻垢剂加药装置、

多介质过滤器、活性炭过滤器、保安过滤器、二***RO主机、PH调节。

（2）EDI增压泵

主要起到二***RO水增压的作用，以满足后续EDI主机的用水。本系统配置2台增压水泵，1用1备，变频启动。

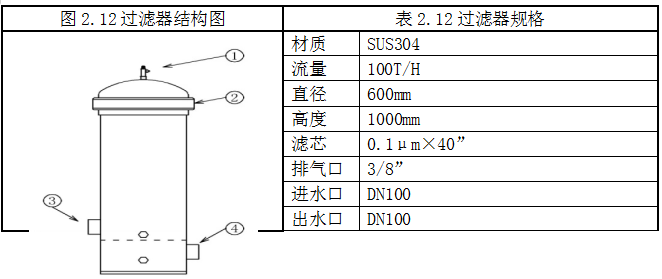

（3）精密过滤器

  精密过滤器设置在EDI之前，目的是防止水中的大颗粒物进入EDI膜块内部导致堵塞膜块内布水器，确保EDI膜块

的正常产水量。保安过滤器是立式柱状设备，内装0.1微米高精度滤芯。水中残存的微量悬浮颗粒、胶体、微生物等，

被截留或吸附在滤芯表面和孔隙中,随着制水时间的增长，滤芯因截留物的污染，其运行阻力逐渐上升，当运行至

进出口水压差达0.15Mpa时（或3个月，先到为准），应更换滤芯。

技术要求：

a、过滤器采用耐腐蚀的304不锈钢材质外壳。滤芯采用聚丙烯折叠滤芯。

b、过滤器的结构满足快速更换滤芯的要求。

c、进入过滤器的水管上设排放阀。

d、过滤器滤芯表面运行滤速不大于10m³/m²·h（以滤芯表面积计）。

e、过滤器的滤芯过滤精度为0.1μm。

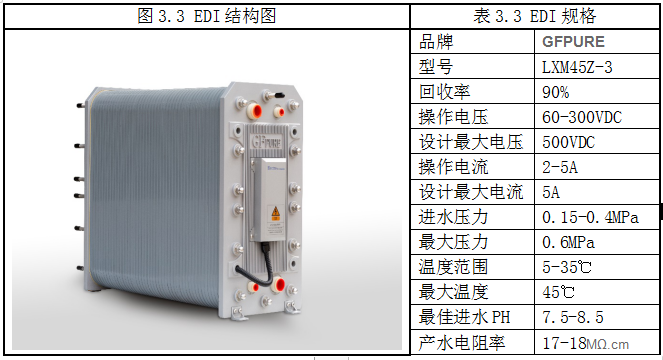

（4）EDI系统

    EDI主机采用合资GFpure LX系列膜块组装而成，该***膜块相对于常规***膜块具有更低的运行压力，

更出色的抗氧化能力，以及优于常规***的抗污染能力；操作简便，更换便捷，内部流道采用业内***尖的

二次注胶密封技术，完全杜绝市面上众多***膜块漏水串水的通病，整体性能非常优异，如前段系统设计得当，

该膜块出水电阻率可长期稳定在17-18MΩ.cm之间。

EDI装置由126台GF-LXM45Z-3型和126台高频开关电源构成，设有缺水保护。整机有漏电保护，安全可靠，

总产水量630T/H ,分9套并联运行，单套产水量70T/H。

   4、其它技术要求

4.1、水泵

所有水泵满足技术参数和技术规范的要求，并保证运行安全可靠，密封采用机械密封，保证密封性能好，

空载盘车自如，叶片无卡涩，无异声，运行时噪声应符合***标准，各类水泵应满足下列的技术要求。

技术要求

（1）所有水泵材质根据使用介质及工作条件下选择，保证在使用过程中不出现腐蚀情况。

（2）保证水泵、在工作时扬程和流量不变。

（3）每台水泵定期做检查（3-6个月），防止水泵内部轴承泄露或出现锈蚀而影响进水品质。

4.2、系统阀门

系统阀门的设置满足工艺运行的要求，应能保证阀门在***大允许工作压力及***大流量下能正常操作，

并符合有关***标准和行业标准的规定。

4.3、系统管道

（1）设备及管道布置经清洗后方可使用。

（2）压力水管道流速不大于2.5m/s；无压管道流速不大于1m/s。

（3）推荐采用***UPVC或CPVC管。

（4）如进出水采用不锈钢管道，务必接地，防止出现氧化现象。

（5）管件的布置和设计便于管件的装配和任何部分维修时的拆除。

设备配置详单见下页！
